Тёплый туалет с душевой кабиной, раковиной и стиральной машиной на даче можно построить за один-два сезона без бригады. Под домиком – самодельный трёхкамерный септик из монолитного бетона, сверху – коробка из пеноблоков, крыша из ондулина, гипсовая штукатурка и электрический тёплый пол.
Место и общий план
Под постройку выбрали склон на краю оврага, недалеко от въездных ворот и от старого уличного туалета: так удобнее подъезжать ассенизаторской машине, а рельеф облегчает слив. Схема получилась двухуровневой: внизу – подземный септик из трёх секций, над ним бетонный цоколь высотой около метра с техническим помещением, а уже на нём – сам санузел.
| Уровень | Что там | Материал |
|---|---|---|
| Подземная часть | трёхсекционный септик со смотровыми окнами | монолитный бетон, армированная крышка |
| Цоколь ≈ 100 см | сборка сливных труб, водонагреватель, ввод воды и кабеля | бетон, заливка слоями |
| Санузел | унитаз, душевая кабина, раковина, стиральная машина | пеноблок, 13 рядов, высота стен ≈ 260 см |
| Крыша | вальмовая четырёхскатная с чердачным окном | стропила, обрешётка 20 мм, ондулин |
Котлован

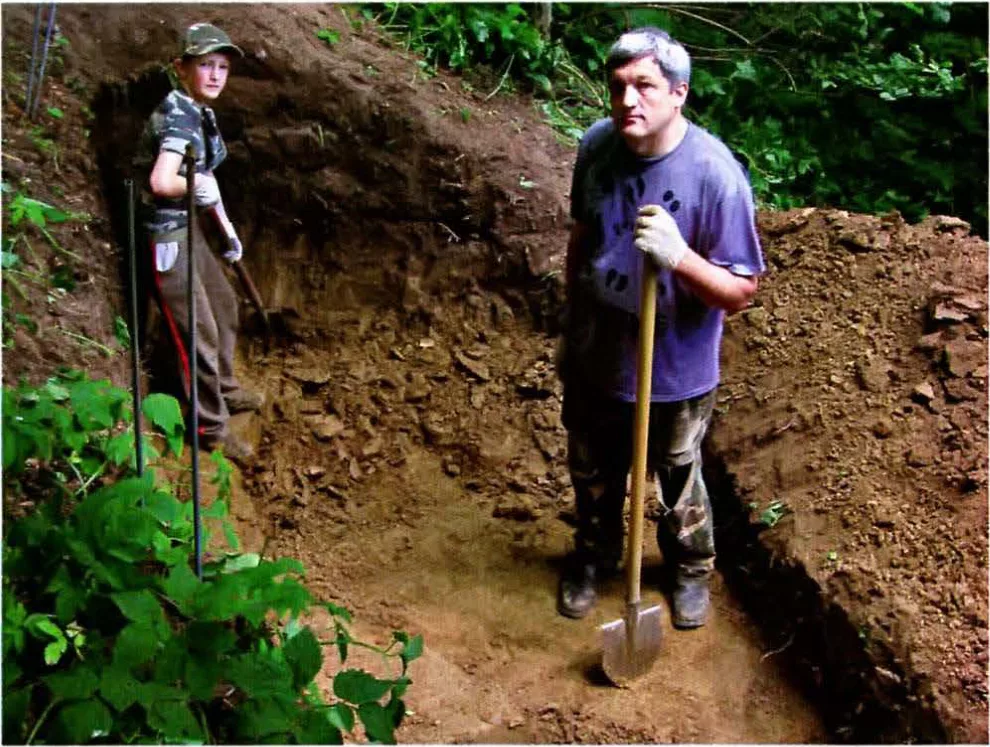

Яму копали всей семьёй. Её размеры и задали объём септика: форма в плане вышла не совсем прямоугольной, и это ничему не помешало. Лето было сухим, откачивать воду и копать размокшую глину не пришлось. Позже над ямой натянули полиэтилен, чтобы дождь стекал в сторону.

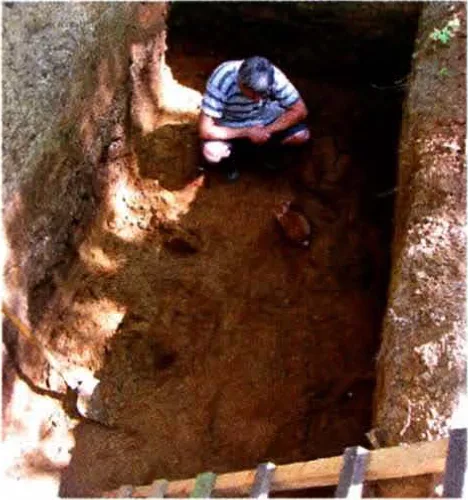

- Зачистите дно от рыхлого грунта и песка, выровняйте его по уровню.
- Песчаные участки стен укрепите щитами из фанеры на кольях, чтобы не осыпались.
- Застелите стены и дно ямы усиленной стеклоизоляцией с нахлёстом – она будет наружной стороной опалубки и отделит бетон от грунта.

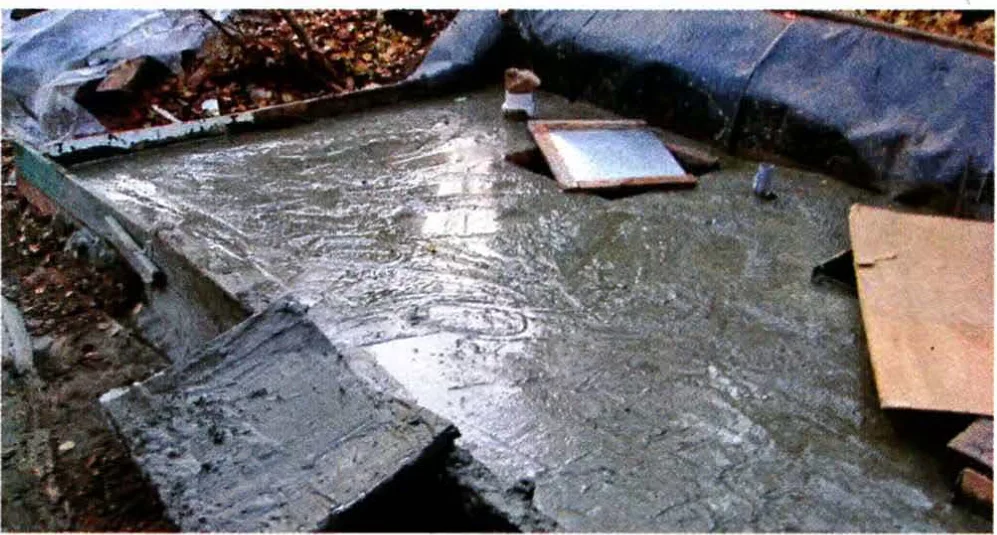

Септик из монолитного бетона

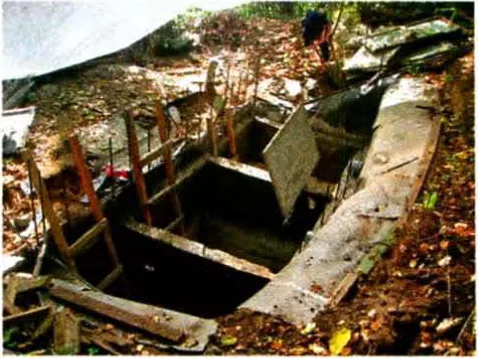

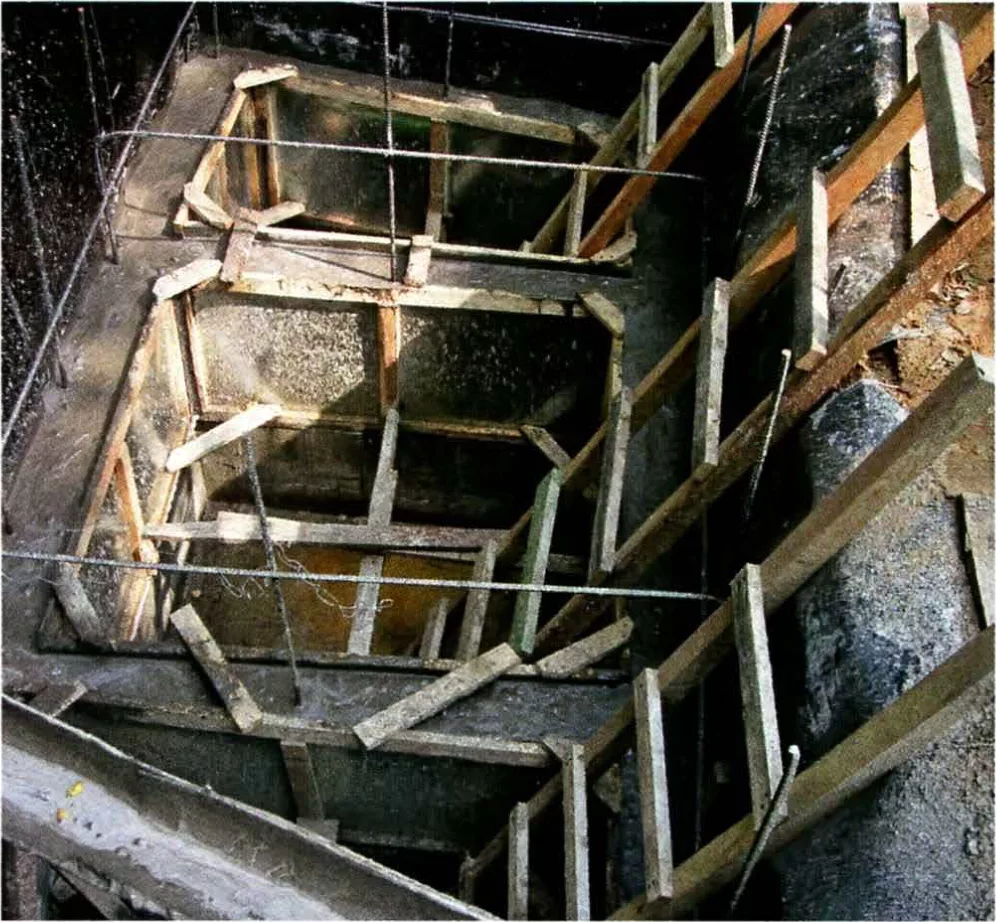

Наружной опалубкой служат стены ямы, внутренней – короба из самодельных щитов. Щиты делали из оцинкованной жести и штакетника: жесть резали обычными ножницами по металлу, по периметру подкладывали бруски нужной длины и крепили их к металлу короткими саморезами, а в углах бруски дополнительно стягивали длинным саморезом. Почти все щиты пережили многократную перестановку и дослужили до конца стройки.
Бетон заливали слоями, замешивая его в самой маленькой электрической бетономешалке из магазина. Пропорция подбиралась на глаз:
| Компонент | На один замес |
|---|---|
| Вода | 1 ведро |
| Портландцемент М500 | около 5 лопат |
| Песок | 10 лопат (брали из той же ямы) |
| Щебень | 10 лопат |
Пропорция ориентировочная: многое зависит от размера ведра, влажности песка и чистоты щебня. На один слой уходил примерно мешок цемента, слоёв залили четыре с небольшим. Один слой обходился в 2 000–2 500 руб., вся подземная часть без крышки – около 10 000 руб.
Крышка и цоколь
- Опалубку под крышку подоприте брёвнами и досками так, чтобы по ней можно было ходить, щели заделайте.

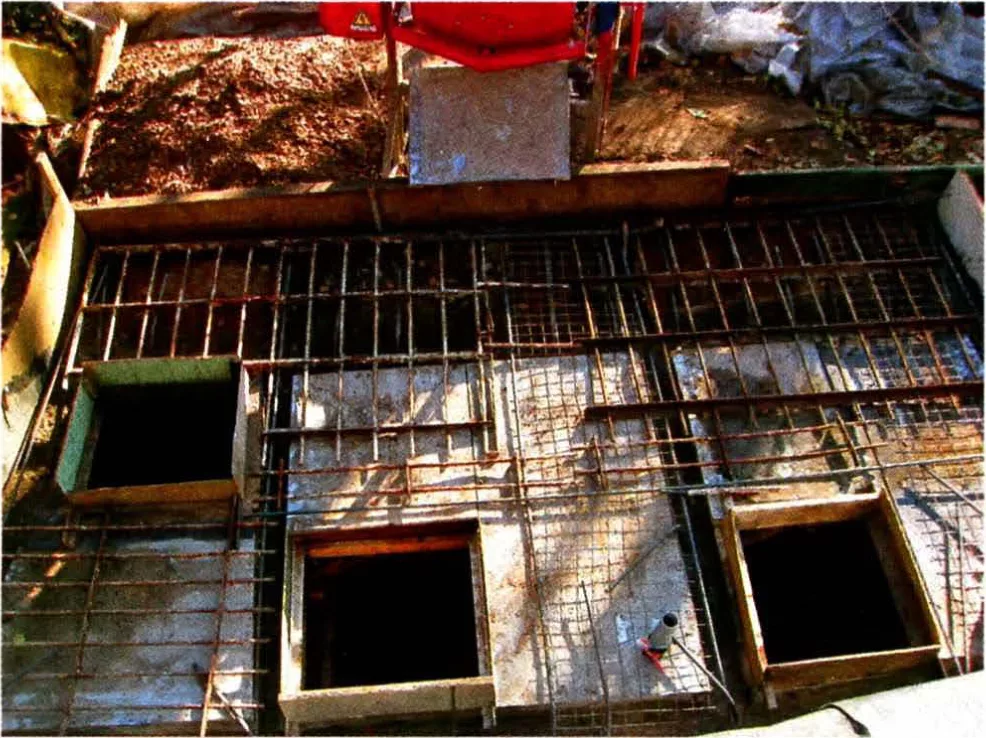

- Армируйте всем, что есть: фрагменты железных решёток, пара прутков арматуры диаметром 12 мм, две сетки с ячейкой 50 × 50 мм. Элементы свяжите вязальной проволокой – её можно надёргать из обрезков сетки-рабицы.
- Над каждой секцией нужен люк для откачки. Вставьте в опалубку рамки-вкладыши: каркас из металлического уголка, стенки из обрезков доски и листа ДВП. Полка уголка останется в бетоне упором, на который ляжет крышка люка.
- Над первой секцией закрепите отрезок трубы под вертикальный слив, над второй – под вентиляционную трубу. Залейте крышку.
- Поверх крышки слоями отлейте цоколь высотой около 100 см. В стене напротив смотровых окон оставьте проёмы для шлангов ассенизатора, внизу – четыре отверстия под ввод воды и кабеля.
В цокольном помещении сходятся сливы унитаза, раковины, душа и стиральной машины и стоит водонагреватель. Вода приходит насосной станцией из погреба под домом.

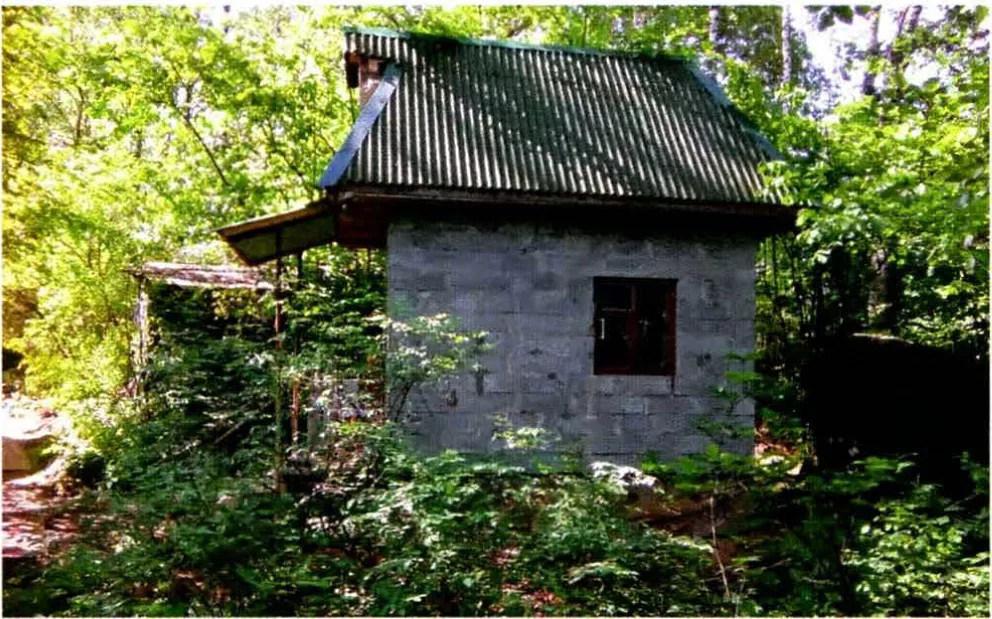

Стены и крыша
Пеноблоки заказали через интернет, привезли одной машиной с манипулятором. Блоки оказались слишком свежими, но стройка шла не спеша, и они успели набрать прочность.
- Проёмы над окнами и дверью усилены уголками и арматурой.
- 13 рядов блоков дали стены высотой около 260 см. Предпоследний ряд армирован прутком, уложенным в паз по всему периметру.
- По верху стен – гидроизоляция, вдоль длинных стен – два мауэрлата с выносом около 60 см за габариты стен.
- На мауэрлаты ребром с шагом 60 см уложены поперечные брусья 50 × 100 мм: это и пол чердака, и опора потолка.

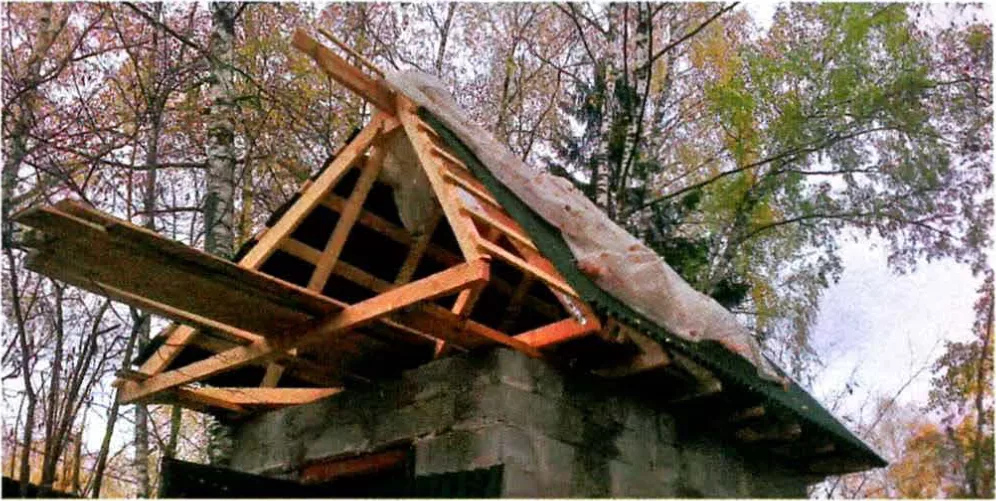

- Стропила опираются на длинные стены, у конька связаны горизонтальной перекладиной, к мауэрлатам крепятся уголками. Все соединения – на саморезах по дереву.
- Обрешётка из доски 20 мм, покрытие – ондулин на штатных саморезах с пластиковыми шайбами в цвет листа, в верхнюю волну.
Коньки автор согнул сам из окрашенной кровельной стали: нарезал полосы шириной 40–50 см, зажимал полосу между двумя досками и подгибал свободную часть руками, а затем доводил до нужного угла резиновым молотком или деревянной киянкой. Самодельный конёк шире магазинного и лучше закрывает зазоры. Под него подложили полосы рубероида против конденсата.
Унитаз и тёплый пол
Унитаз поставили и подключили сразу после крыши, окон и двери: дальше работали уже с удобствами. Под него вырезали по форме основания кусок старой столешницы толщиной около 6 см и прикрутили его саморезами к половым доскам. При входе выложили невысокую перегородку из перегородочных блоков толщиной 7 см и облицевали её плиткой со всех сторон.

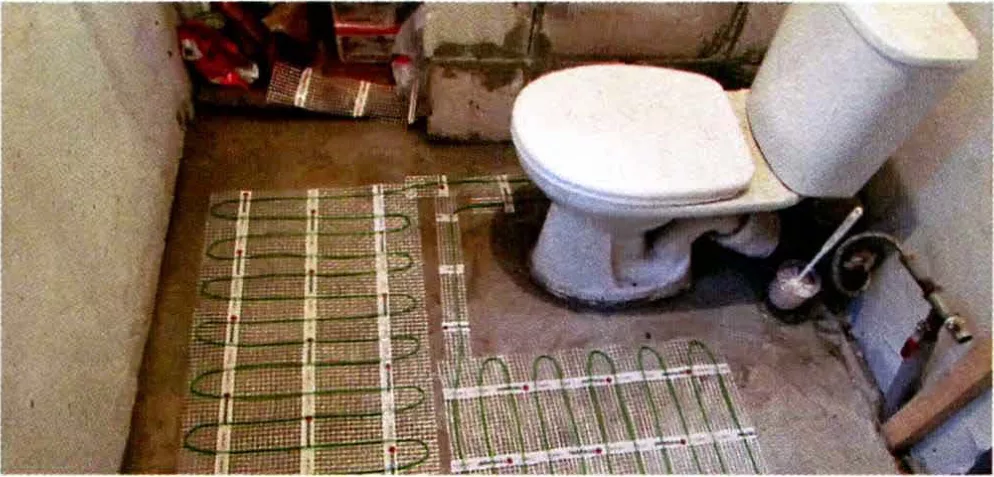

Тёплый пол взят готовым матом: кабель уже закреплён на сетке. Мат режут только по сетке, кабель не трогают, и раскладывают куски так, чтобы закрыть всю свободную площадь пола. Терморегулятор поставили у розетки и подключили в той же монтажной коробке, к нему протянули провода питания и датчика температуры.
| Параметр тёплого пола | Значение |
|---|---|
| Площадь | 2,5 м² |
| Мощность | 375 Вт (150 Вт/м²) |
| Покрытие | напольная плитка на клей |
Розеток ставьте по две-четыре в точке: стиральная машина, фен, зарядка.
Отделка стен и потолка
- Пеноблок прогрунтуйте валиком.
- Провода к розеткам и выключателю уложите в штробы в гофре.

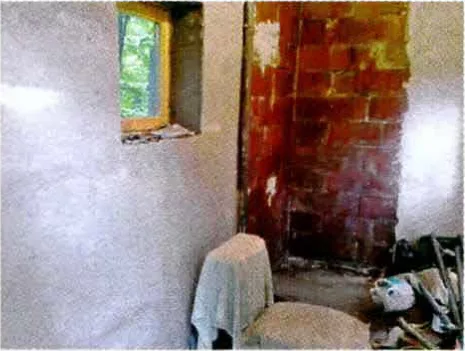

- Оштукатурьте стены гипсовой смесью слоем 5–10 мм, выравнивая длинным правилом. На это ушла пара дней.
- После высыхания затрите стены тёркой с сетчатой шкуркой.
- Покрасьте белой водоэмульсионной краской с добавкой колера – в санузле выбрали тёплый желтоватый оттенок.

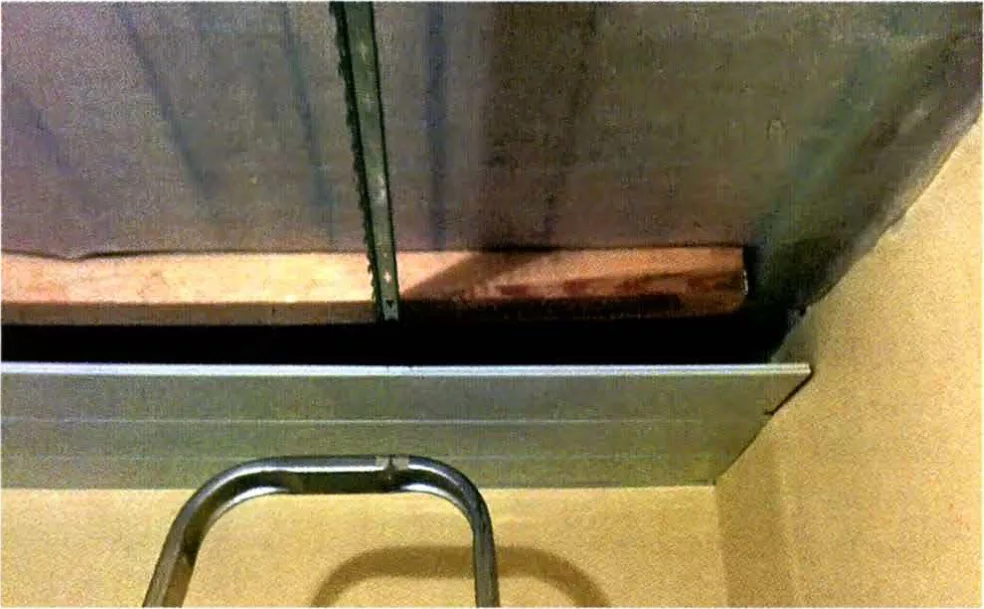

- Потолок монтируйте последним. Провод освещения в гофре заранее прикрепите к черновому потолку хомутами и степлером.
На чистовой потолок купили два стандартных набора подвесного алюминиевого потолка для ванных. Дорого, но смотрится отлично. Из-за кривизны стен каждую рейку пришлось подрезать по месту.

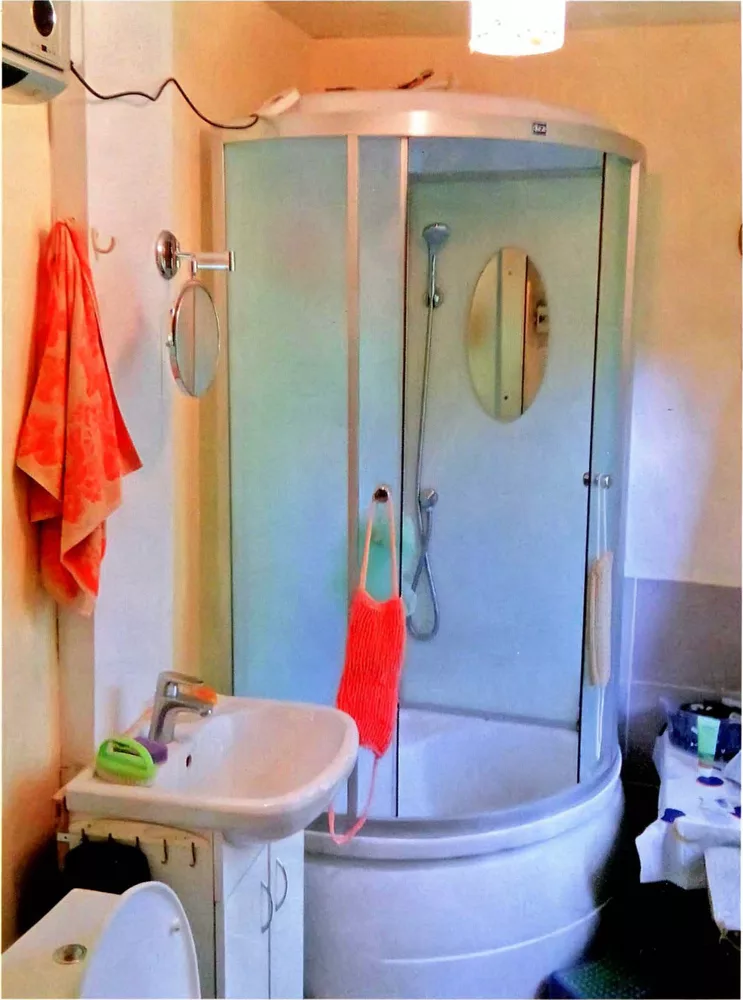

Душевая кабина
Кабину собирали сами по инструкции и видеороликам. Два урока из этой сборки:
- Защитная плёнка. Акриловый поддон закрыт плёнкой, прилипшей к нему под вакуумом. Снимать её нужно до установки стенок и дверей и до герметизации швов, иначе потом придётся разбирать.
- Слабая рама. Поддон стоит на крестовине на ножках, а штатная крестовина была из слишком тонкой трубы с сомнительной сваркой. Её заменили: взяли более толстую профильную трубу, сварили крест, усилили его диагональными раскосами, просверлили отверстия под ножки и покрасили. Старую раму потом сломали голыми руками.
Под полом, в цоколе, стоит электрический водонагреватель примерно на 30–40 л. Этого хватает, чтобы два человека помылись подряд без ограничений. Корпус нагревателя и трубы отдельно заземлены толстым проводом на стержень, забитый в землю снаружи.
Во что обошлось
| Статья | Сумма, руб. |
|---|---|
| Пеноблоки | 21 000 |
| Цемент, песок, щебень (две закупки по 3 000), арматура и уголок | 29 000 |
| Окна (2 шт.) и металлическая дверь | 14 000 |
| Доски, брусья, половая доска, ондулин, лестница | 19 000 |
| Душевая кабина | 21 000 |
| Раковина с тумбой, смеситель с лейкой | 6 000 |
| Тёплый пол 2,5 м² с регулятором | 9 000 |
| Плитка и клей, тепловентилятор | 6 000 |
| Трубы, сифоны, отводы, переходники | до 4 000 |
| Краска, затирка, провод, гофра, выключатели, пена, мелочи | около 5 000 |
| Итого | около 134 000 |
Цены – на момент стройки, сейчас они заметно выше.
