Домик в виде шалаша, поднятого над землёй, с террасой, лестницей-перекладиной и мягкой черепицей – мечта любого ребёнка, и построить его на даче может один взрослый с помощником. Никаких врубок и шипов: каркас из трёх треугольных ферм, все соединения на болтах и шурупах. Ниже – размеры, список материалов и порядок сборки.
Конструкция и размеры

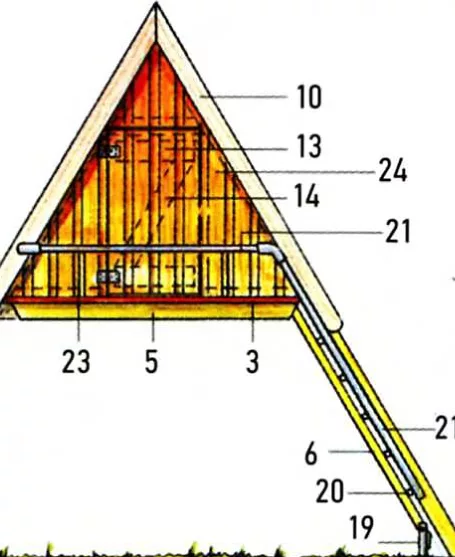

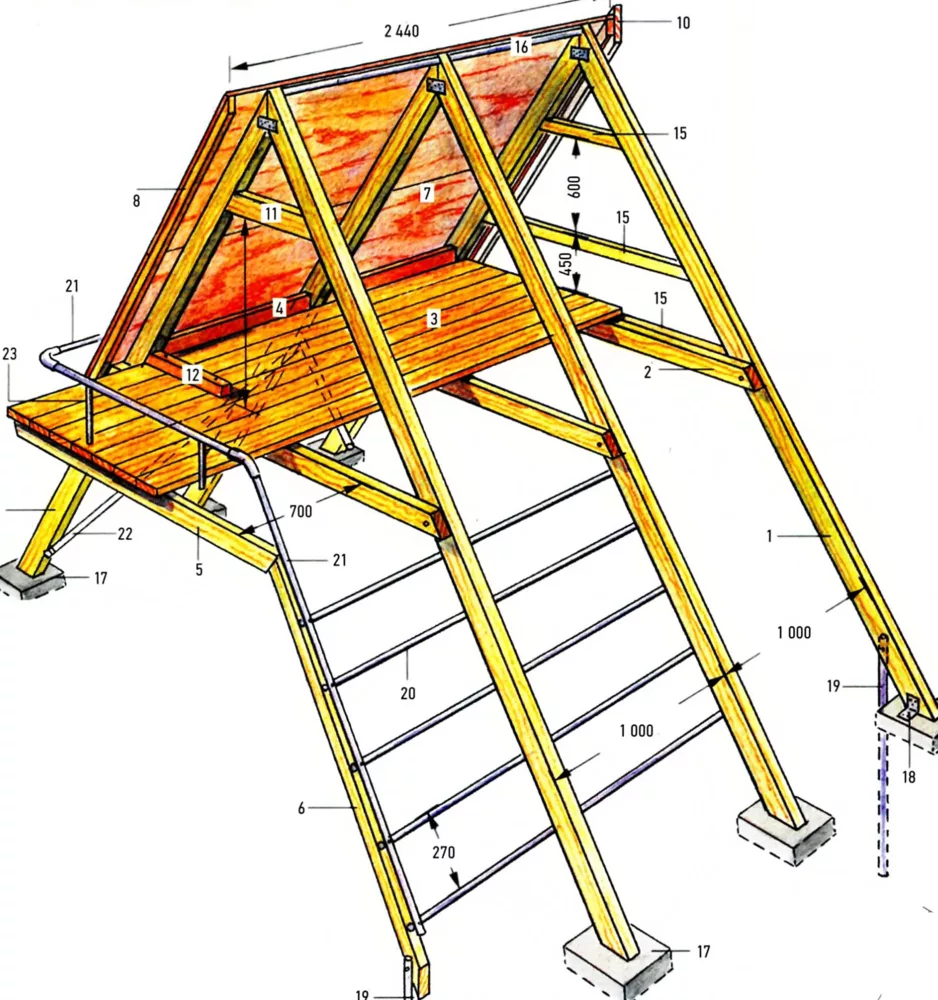

| № | Деталь | № | Деталь |
|---|---|---|---|
| 1 | стропило | 13 | поперечина двери |
| 2 | ригель | 14 | диагональная стяжка двери |
| 3 | доски пола | 15 | бруски обрешётки тыльного фронтона |
| 4 | доска между стропилами у кромки пола | 16 | коньковый прогон |
| 5 | поперечина террасы | 17 | фундаментная плита |
| 6 | тетива лестницы | 18 | стальной уголок |
| 7 | подкровельный настил из фанеры | 19 | стальная труба |
| 8 | рейки для ветровых досок | 20 | перекладины лестницы |
| 9 | диагональная стяжка двери | 21 | поручень |
| 10 | ветровая доска | 22 | ветровые упоры |
| 11 | затяжка | 23 | стойки перил |
| 12 | брусок для обшивки лицевого фронтона | 24 | доски обшивки фронтона |

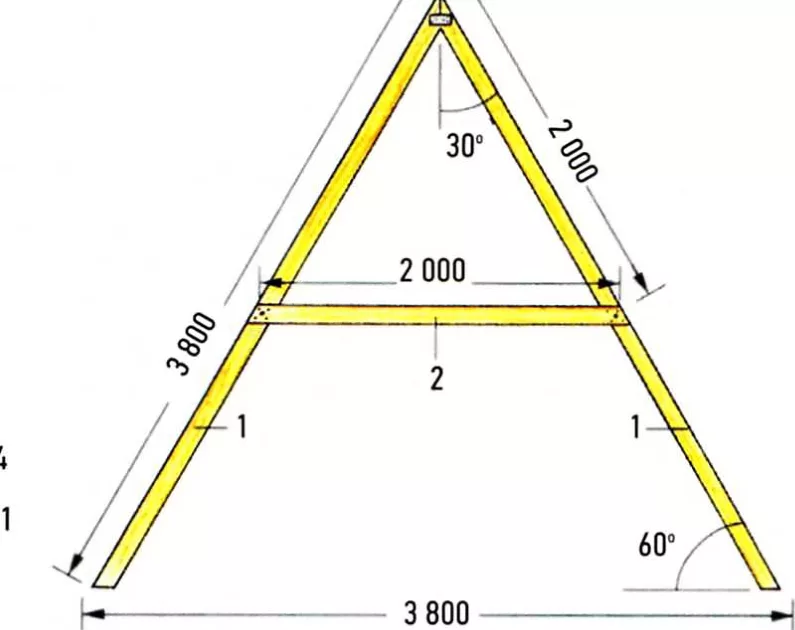

Ферма – равносторонний треугольник: стропила по 3 800 мм, расстояние между их нижними концами тоже 3 800 мм, углы 60° у земли и 30° в половине конька. Ригель длиной 2 000 мм ставят в 2 000 мм от вершины. По этой геометрии пол оказывается примерно в 1,5 м над землёй (ориентировочно: (3 800 – 2 000) × sin 60° ≈ 1 560 мм), поэтому перила и лестница здесь не украшение, а защита.
Материалы и крепёж
| Материал | Размер / количество | Куда |
|---|---|---|
| Брус | 50 × 100 мм | стропила, ригели |
| Брус | 50 × 50 мм | затяжка, обрешётка, поперечины |
| Доска | 28 × 120 мм | пол, тетива |
| Доска | 19 × 100 мм | обшивка фронтонов, ветровые доски |
| Фанера | 16 мм | подкровельный настил |
| Оцилиндрованный брусок | Ø 33 мм | перекладины лестницы, конёк |
| Стальная труба | Ø 22 мм | стойки перил, упор тетивы |
| Пластиковая труба | Ø 32 мм, 400 мм | гибкие детали перил |
| Мягкая черепица | 11 м² | кровля |
| Бетонные плиты | 6 шт. 80 × 250 × 250 мм | фундамент под стропила |
| Петли | 2 карточные | дверь |
| Болты с гайками и шайбами | 6 шт. М12 × 120, 4 шт. М8 × 80 | ригели к стропилам и прочие узлы |
| Шурупы | 4 × 20, 4 × 40, 5 × 60, 5 × 80 мм | обшивка, настил, крепёж |
| Уголки | 6 шт. | стропила к плитам |
Только нержавеющий крепёж. Домик круглый год стоит под открытым небом, поэтому шурупы, болты и уголки берут оцинкованные или из нержавейки. Для отделки – краски, лазури и лаки для наружных работ, безопасные для детей.
Фермы

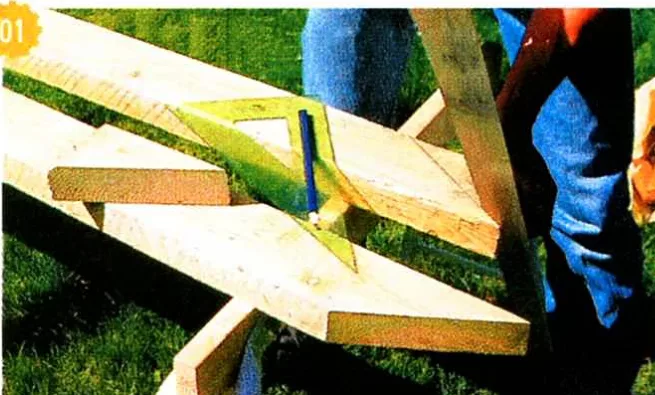

- Разметьте и запилите торцы всех стропил: с одной стороны под 60°, с другой под 30°.

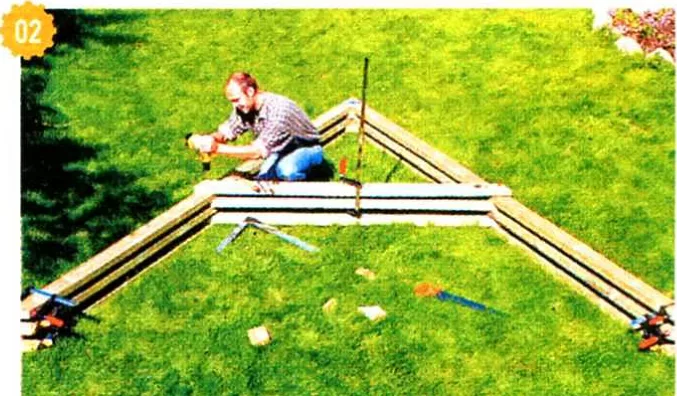

- На ровной площадке соберите ферму из двух стропил и ригеля, стягивая узлы болтами М12 × 120. Готовую первую ферму используйте как шаблон для двух следующих.

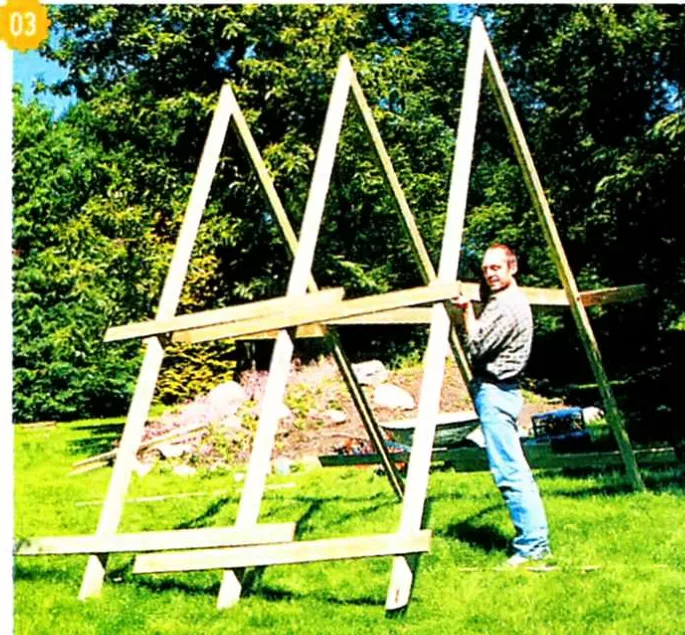

- Поставьте фермы на бетонные плиты и временно скрепите досками. Горизонталь плит и вертикаль ферм проверяйте уровнем.

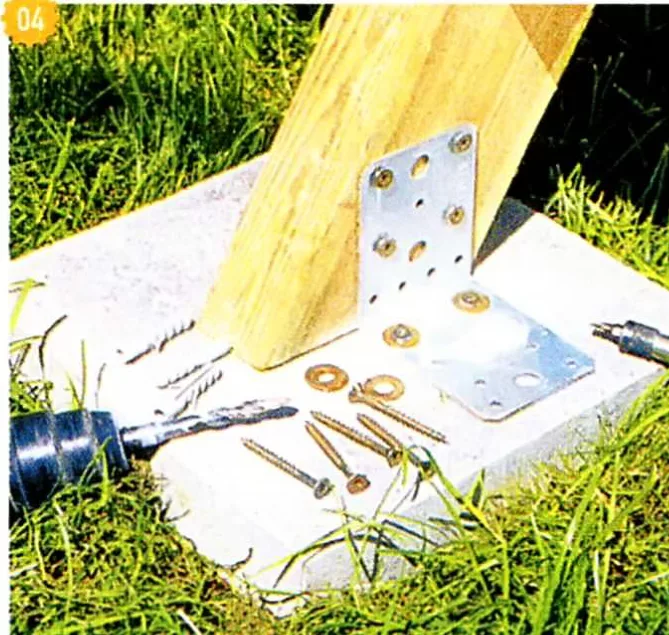

- Прикрутите стропила к плитам стальными уголками на шурупах с дюбелями.
Пол, фронтоны, кровля

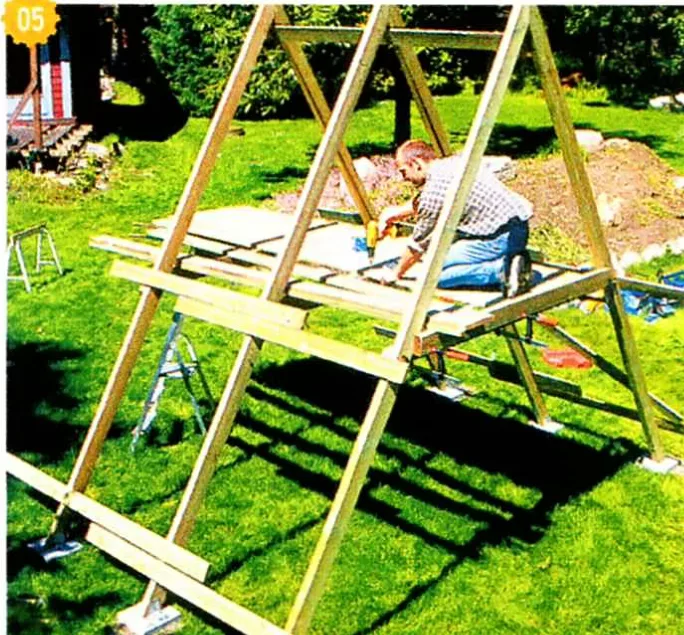

- Настелите пол из досок на ригели и поперечину террасы. Между стропилами по кромке пола поставьте доски-бортики и привинтите их шурупами.

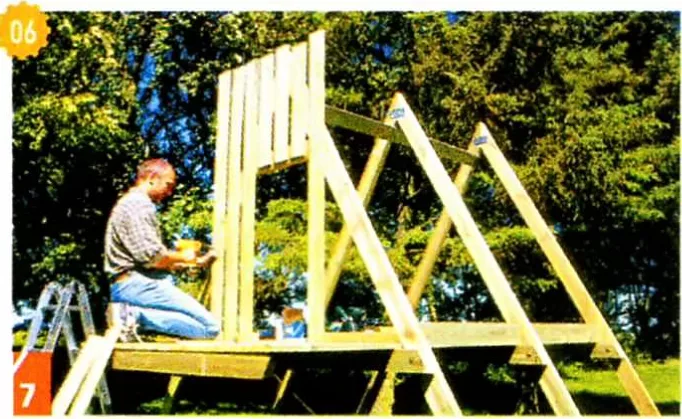

- Установите затяжку и два бруска лицевого фронтона, закрепите шурупами. Обшивку фронтона ставят в два ряда: первый с зазором 50 мм, второй перекрывает зазоры.

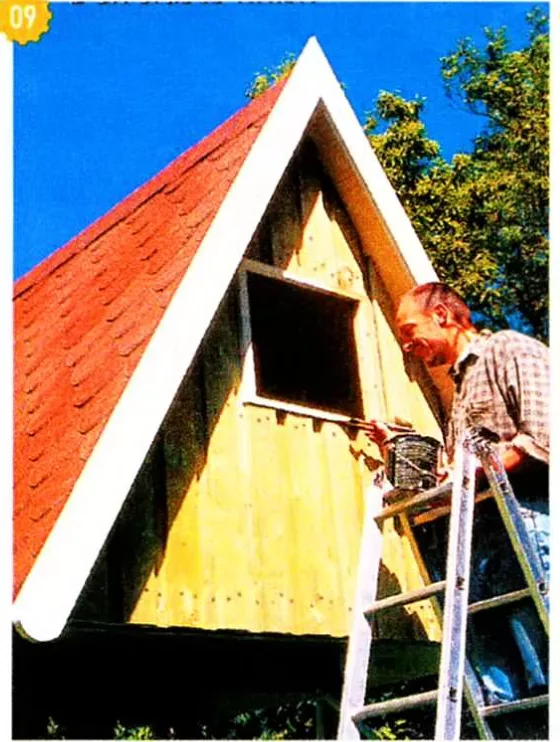

- На дальней ферме набейте обрешётку и обшейте тыльный фронтон, оставив проём под окно. Раму окна выкроите из обрезков обшивки.

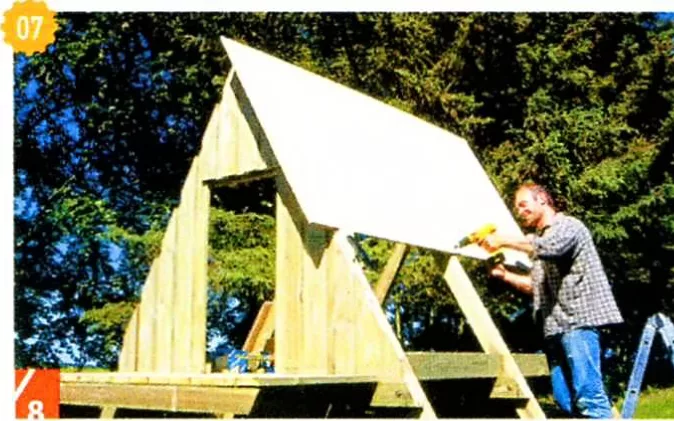

- Прикрутите к стропилам листы фанеры – подкровельный настил. Нижние листы предварительно обрежьте до ширины 930 мм. Пришейте рейки под ветровые доски, а вершины ферм соедините коньковым прогоном из оцилиндрованного бруска.

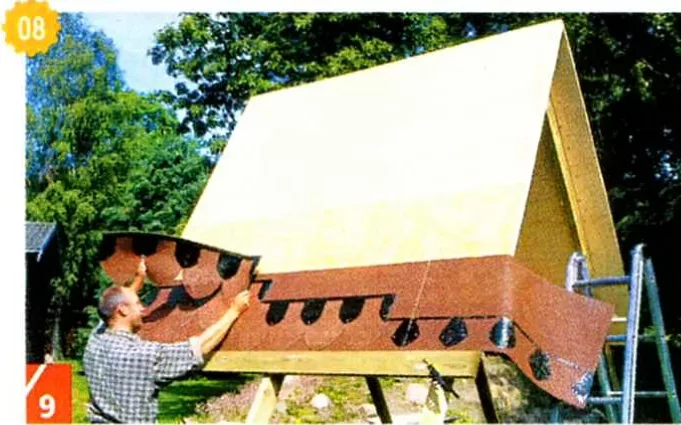

- Покройте крышу мягкой черепицей снизу вверх, каждый ряд внахлёст на предыдущий. Конёк закройте прямоугольными полосками, нарезанными из той же черепицы.
Лестница и перила

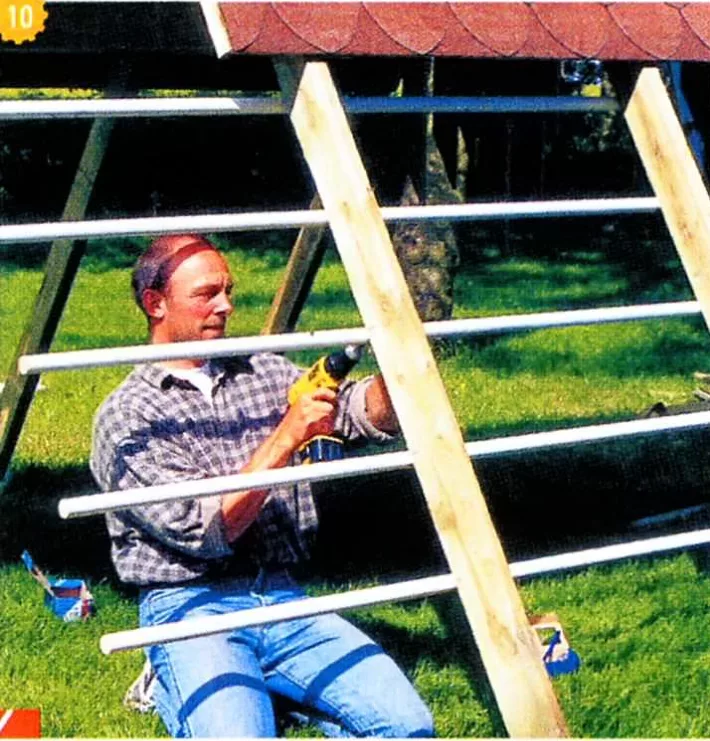

- Перекладины лестницы из оцилиндрованного бруска крепите к нижней (внутренней) кромке стропил с шагом 270 мм.
- Тетиву приверните шурупами к поперечине террасы, а внизу закрепите на стальной трубе, забитой в грунт. Поверх ступеней пустите поручень.

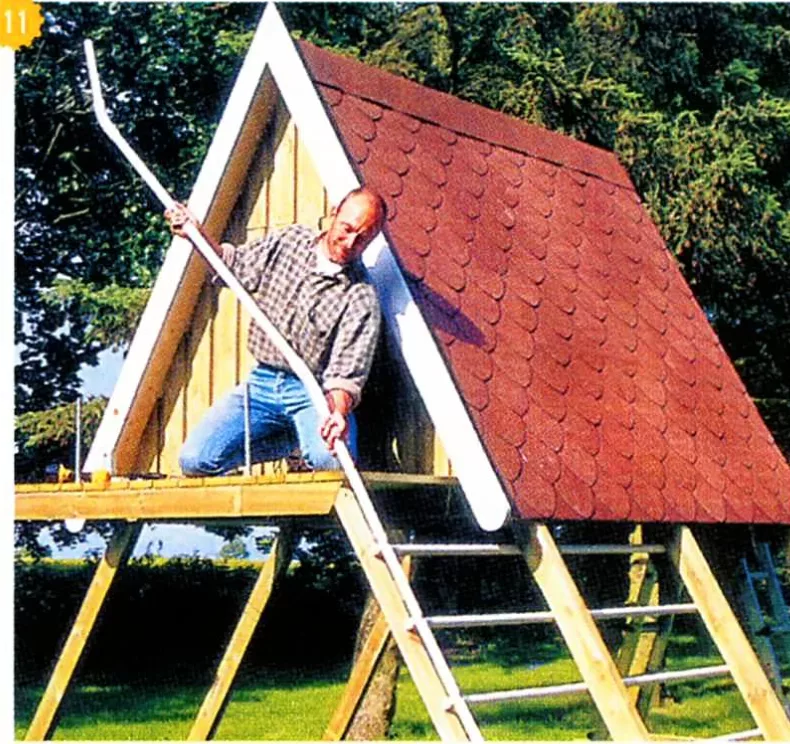

- В полу и поперечине просверлите глухие отверстия и забейте в них металлические стойки перил. Детали перил соедините гибкими пластиковыми трубами, приклейте к стойкам и закрепите гвоздями, предварительно просверлив под них отверстия.
- Ветровые доски и раму окна покрасьте, остальное покройте лазурью для наружных работ.
Безопасность. Перед тем как пустить детей, повисите на перилах и лестнице всем весом взрослого. Под домиком и у лестницы насыпьте мягкое покрытие – мульчу из коры или песок, как на фото.
