Навесной шкафчик своими руками из дерева: раскрой, сборка на шкантах, дверца с филёнкой

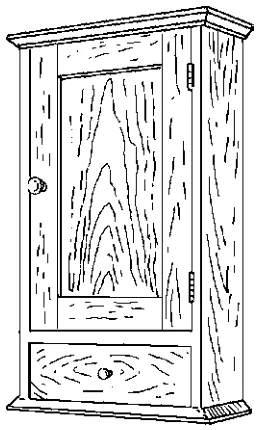

Небольшой настенный шкафчик в простом стиле «шейкер» – хороший проект на несколько вечеров. Корпус с одной полкой и ящиком внизу, дверца с филёнкой на карточных петлях, всё из вишнёвой доски. Ниже – полный список деталей, порядок сборки и приёмы, которые потом пригодятся для любой корпусной мебели.

Габариты и материалы

Из размеров деталей получается шкафчик высотой около 600 мм (боковина 559 мм плюс верх и низ по 19 мм), шириной 362 мм и глубиной 149 мм. Древесина – вишня: доски толщиной 19 мм и 13 мм, часть деталей строгают до 6 мм.

Перечень деталей

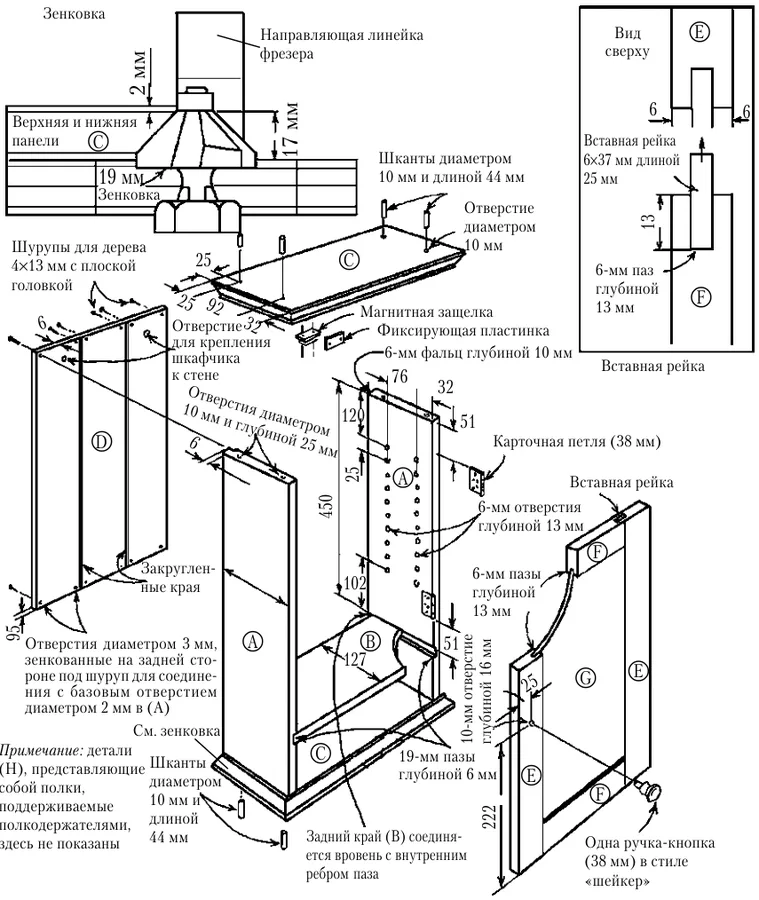

Корпус

1. Выпилите боковины A, полку B, верх и низ C из доски 19 мм.
2. На внутренней стороне каждой боковины прорежьте поперечный паз шириной 19 мм и глубиной 6 мм под неподвижную полку.
3. Вдоль заднего внутреннего края боковин выберите фальц 6×10 мм – в него ляжет задняя стенка.
4. Разметьте и просверлите гнёзда под полкодержатели: диаметр 6 мм, глубина 13 мм, всего 40 штук на две боковины. Быстрее всего – по шаблону из перфорированного оргалита.
5. Снимите фаску по переднему и заднему краю верха и низа.
6. Отшлифуйте детали и соберите корпус насухо на струбцинах: задние кромки боковин и полки – заподлицо.
7. Разметьте центры шкантов. Сверлите на глубину 10 мм в верх и низ и на 25 мм в торцы боковин.
8. Нарежьте восемь шкантов 10×44 мм, смажьте клеем, соберите корпус и проверьте углы угольником. Выдавленный клей сразу снимите сухой тряпкой.
9. Срежьте выступающие концы шкантов и зашлифуйте вровень, не задевая поверхность.

Задняя стенка

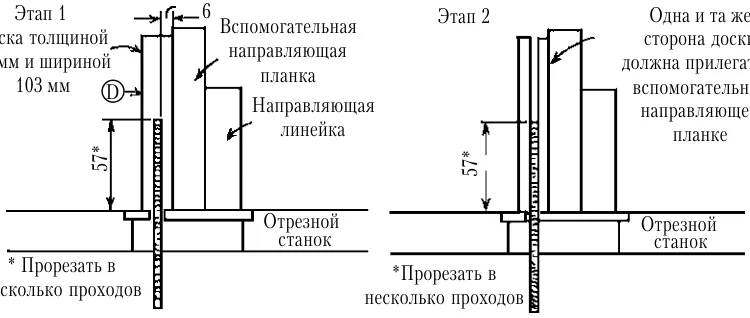

Стенку набирают из трёх досок 6×103×578 мм с легко скруглёнными передними кромками – между ними остаются видимые аккуратные стыки. Толстые доски распускают на тонкие в несколько проходов на настольной пиле, прижимая к направляющей всегда одну и ту же сторону.

1. Выберите фальцы 6×10 мм по внутреннему краю верха и низа – в продолжение фальцев на боковинах. Углы, где фальцы встречаются, доведите острой стамеской.
2. Положите корпус лицом вниз, вложите доски в фальцы.
3. Просверлите и раззенкуйте отверстия, привинтите доски шурупами 4×13 мм. Не клейте их: доски должны свободно ходить при сезонной усадке.
4. В задней стенке сверлят два отверстия для подвеса шкафчика на стену.

Дверца с филёнкой

1. Сделайте рамку из брусков E и F.
2. Для филёнки выпилите две доски 114×381 мм, сострогайте до 6 мм, склейте кромками и зажмите – получится ровный щит. Обрежьте в размер G.
3. По внутреннему краю рамки выберите фальц 6 мм глубиной 13 мм. Из вишни 6 мм нарежьте четыре вставные рейки, которыми филёнка будет прижата в фальце.
4. Соберите дверцу насухо. Филёнка должна быть меньше проёма примерно на 1,6 мм в каждую сторону.
5. Склейте только рамку. Филёнку не клейте – она должна свободно «плавать» в раме.
6. Разметьте центр и просверлите отверстие под ручку.

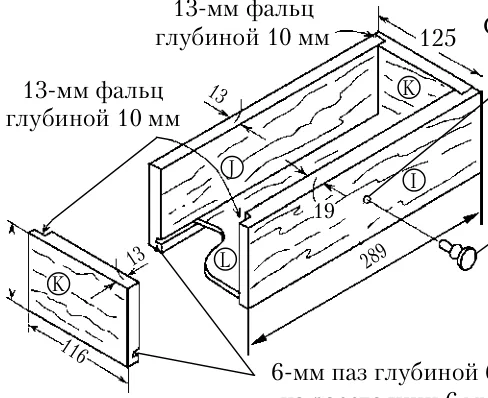

Ящик и полки

1. Выпилите переднюю стенку I, заднюю J, боковые K и дно L.
2. На всех четырёх стенках на 6 мм выше нижнего края выберите паз 6×6 мм под дно.
3. На обоих концах передней стенки и на задних концах боковых выберите фальцы шириной 13 мм и глубиной 10 мм.
4. Проведите диагонали на передней стенке, в центре просверлите отверстие под ручку.
5. Соберите ящик насухо, проверьте, как он входит в проём. Затем склейте и зажмите.
6. Выпилите две переставные полки H.

Отделка и навеска

Отшлифуйте корпус, стенку, дверцу и ящик. Вишню красиво оставить натурального цвета – со временем она сама темнеет до тёплого красновато-коричневого. Хватит нескольких слоёв полиуретанового лака или твёрдого масла. Затем поставьте ручки, навесьте дверцу на петли к правой боковине, закрепите магнитную защёлку и ответную пластину.
