Этот медный фонарь с цветными вставками – хороший учебный проект, где сходятся сразу несколько ремёсел: холодную ковку тонкой меди, пайку, обработку стекла и сборку витража на медной ленте. Работа кропотливая, но каждый этап простой, а медь для каркаса можно найти недорого – подойдёт обрезок старого медного отлива.
Материалы и инструмент
| Что | Для чего |
|---|---|
| Листовая медь 0,5 мм | каркас, крыша, дно, дверца |
| Медная проволока 0,75 мм | декоративная решётка и кольцо для подвеса |
| Припой ПОС-40 | пайка каркаса, особенно верхней части, которая нагревается от свечи |
| Припой ПОС-61, медная лента, флюс | сборка витражей |
| Медная патина | тонирование швов под цвет меди |
| Цветное стекло | витражные вставки |
| Ножницы по металлу, небольшая наковальня, молоток, тиски | раскрой, ковка, гибка |
| Мощный паяльник-«топорик», мини-шлифмашинка | пайка массивных деталей, зачистка |
| Стеклорез и шлифмашинка для стекла | раскрой и подгонка стёкол |
Каркас
Все детали каркаса соединяют пайкой. Места пайки на каждой детали сначала зачищают мини-шлифмашинкой с подходящей насадкой, затем покрывают флюсом и лудят – так припой ляжет ровно и прочно.

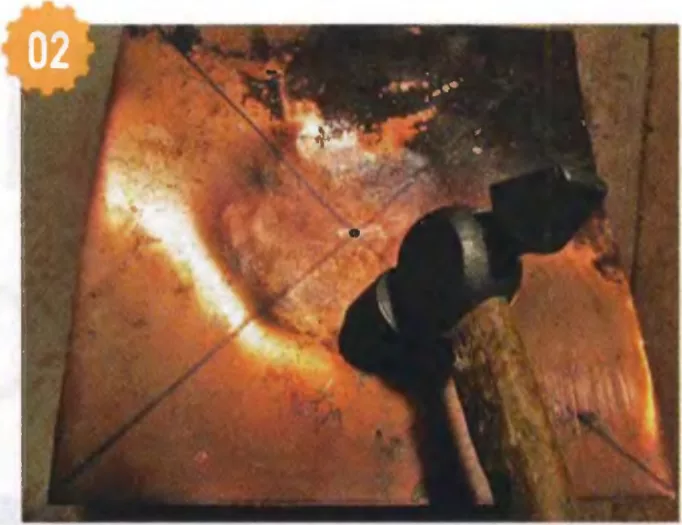

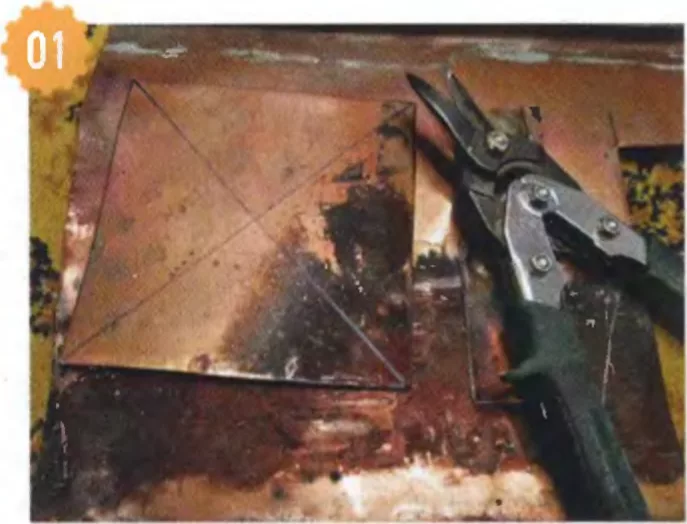

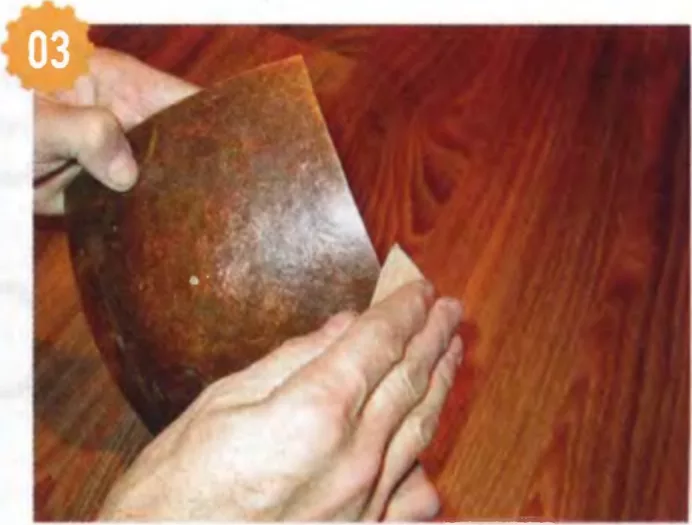

- Крыша. Вырежьте заготовку из листа меди, просверлите в центре отверстие 3 мм. Чтобы придать ей форму купола, проковывайте её на небольшой наковальне с внутренней стороны, двигаясь по кругу от центра к краям. Края после ковки сгладьте наждачной бумагой.

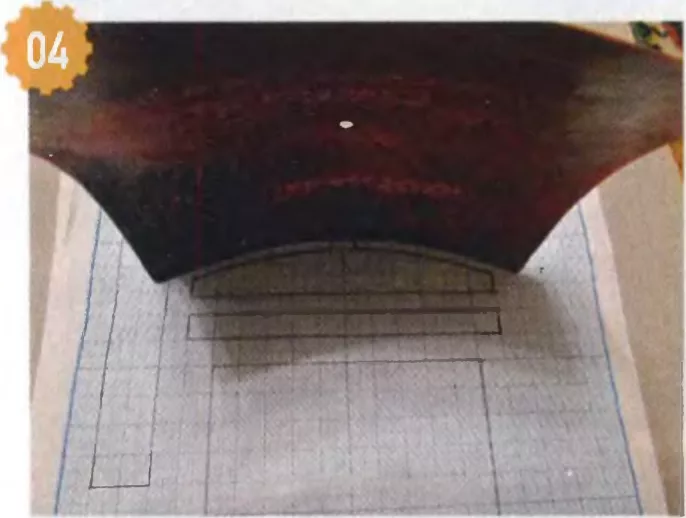

- Выкройки. По размерам и радиусу готового купола начертите на миллиметровке выкройки остальных деталей.

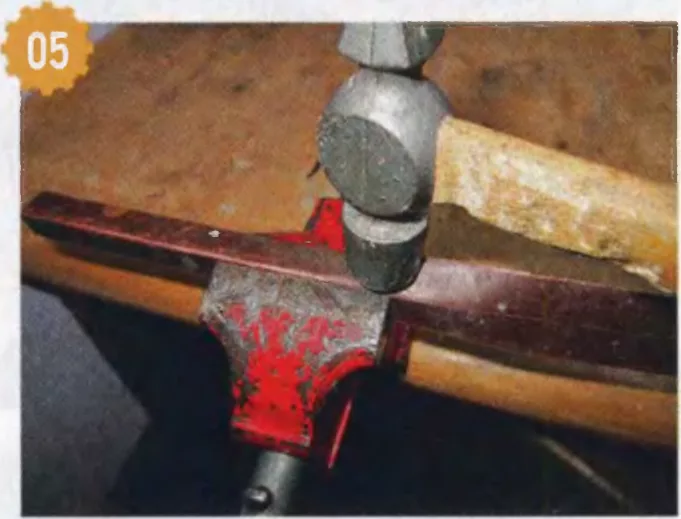

- Уголки каркаса загните в тисках молоточком. Если уголок после гибки изогнулся дугой, выпрямите его руками и проковайте на наковальне.

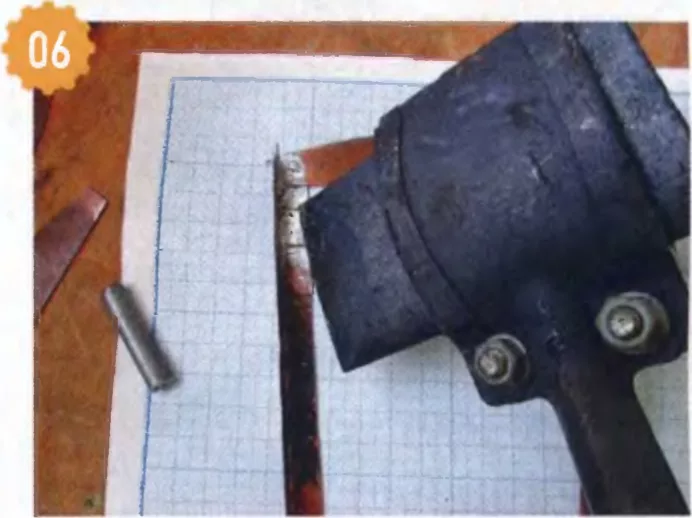

- Пайка верха. Верхнюю часть фонаря паяйте тугоплавким припоем ПОС-40 – она сильно нагревается от свечи. Массу меди обычным паяльником не прогреть, понадобится большой паяльник-«топорик».
Декор и детали

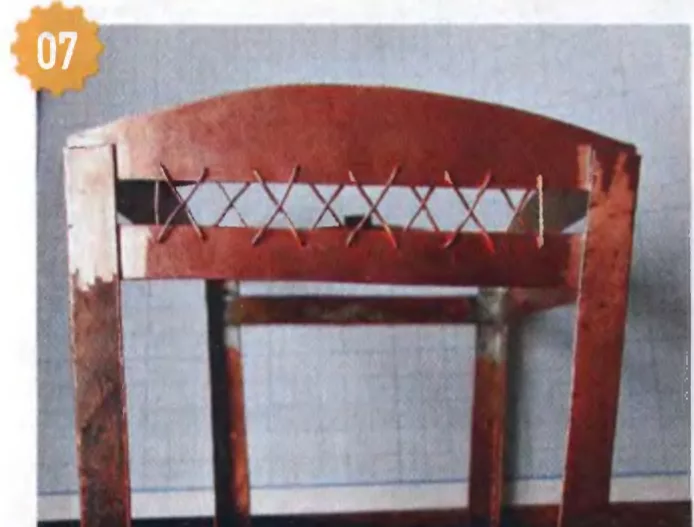

- Когда все стороны спаяны, в верхних пластинах трёх сторон просверлите ряды отверстий диаметром 0,8 мм с равным шагом, отшлифуйте эти участки и проденьте медную проволоку 0,75 мм – получится декоративная решётка.

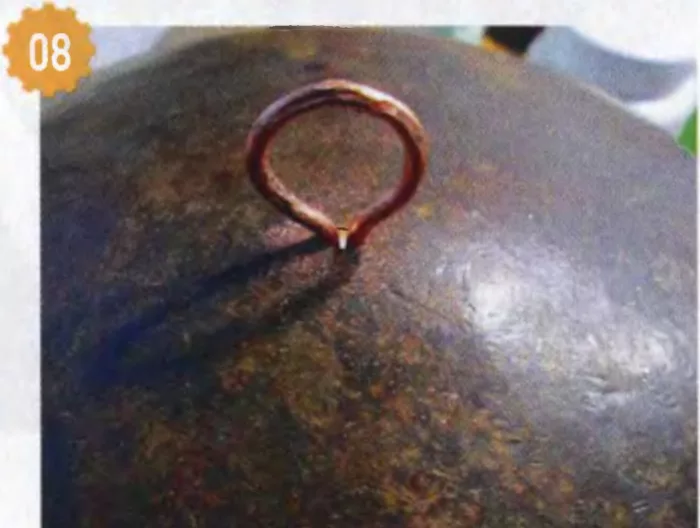

- Для подвеса согните из медной проволоки кольцо с двумя «усиками», как у шплинта, проденьте их в отверстие крыши и разведите изнутри.

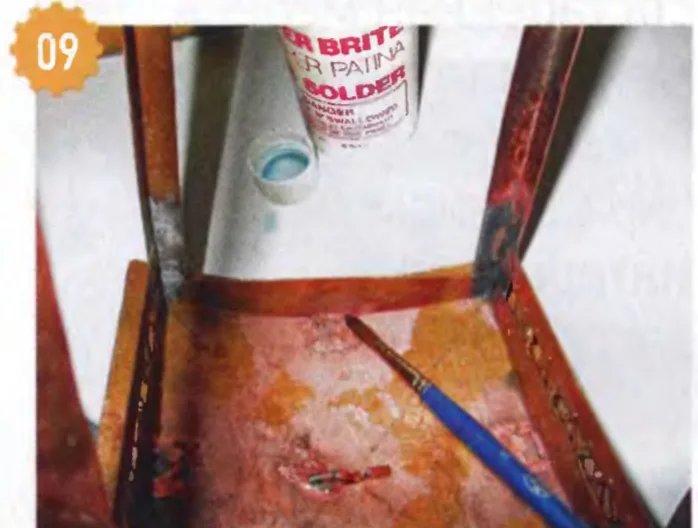

- Припаяйте дно и крышу и покройте места пайки медной патиной: её используют в витражах Тиффани, чтобы оловянно-свинцовый шов приобрёл цвет меди.

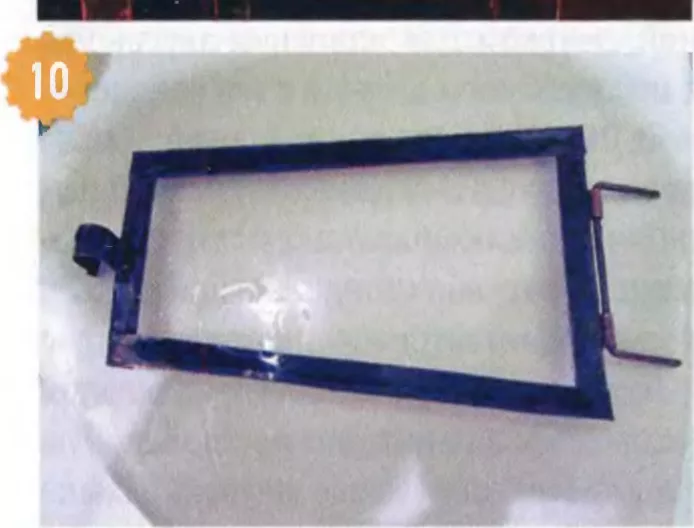

- Дверцу сделайте открывающейся вверх, на её верхней планке поставьте самодельную петлю. После пайки дверцу тоже патинируйте.
Витражи в технике Тиффани
Вставки получились пёстрыми – по таблицам цветовой гармонии такое сочетание читается как «радость». Цвета подбирайте на свой вкус, но старайтесь, чтобы стекло хорошо пропускало свет.

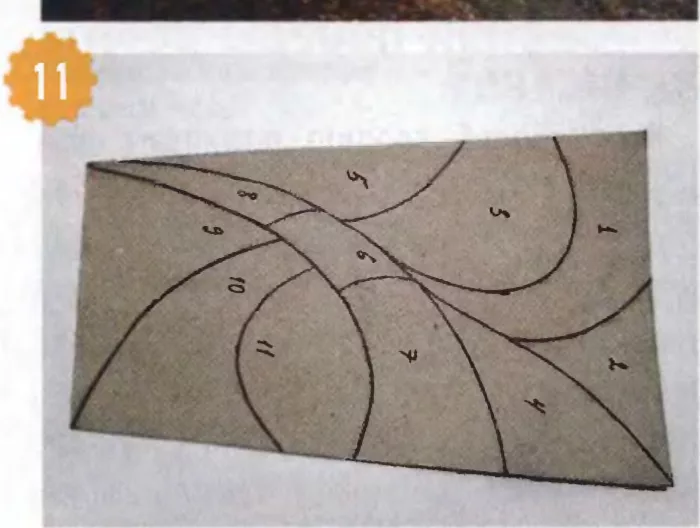

- Замерьте проёмы фонаря, добавьте по 3 мм с каждой стороны и нарисуйте эскиз витража на плотной бумаге.
- Разрежьте эскиз на фрагменты – это шаблоны.

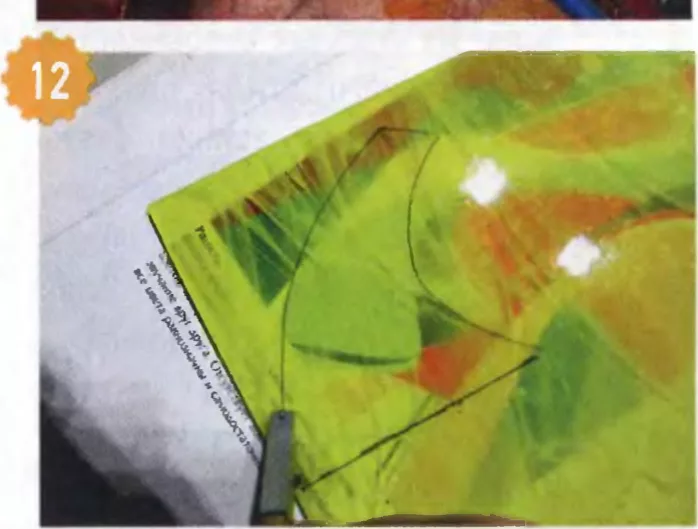

- Обведите каждый шаблон фломастером на стекле нужного цвета и вырежьте стеклорезом.

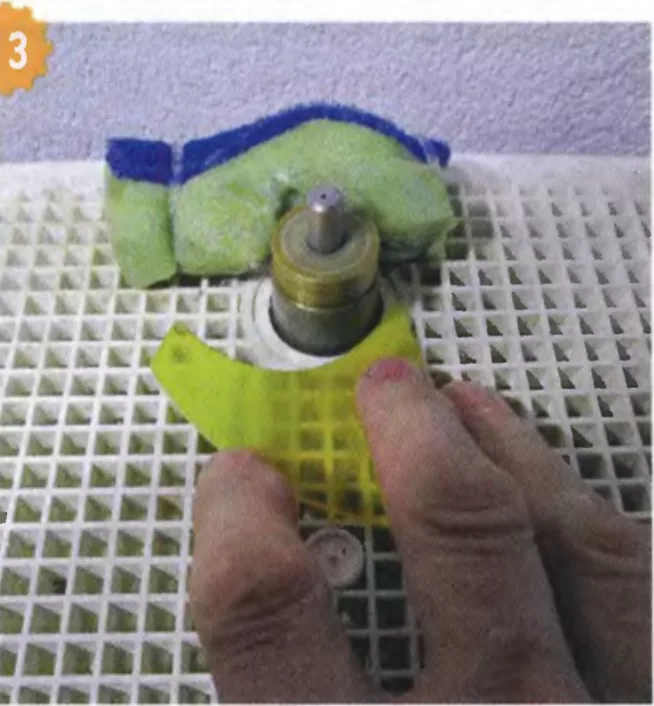

- Подгоните каждую деталь на шлифовальной машинке для стекла.

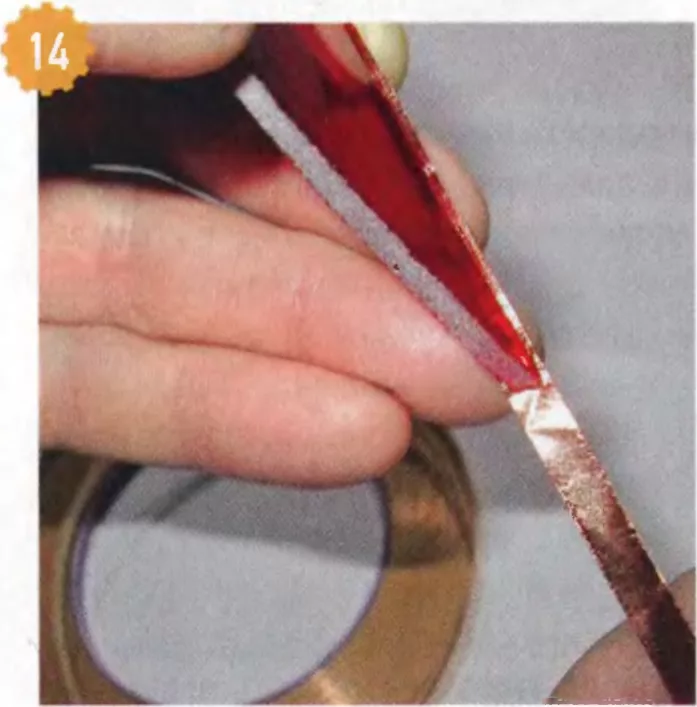

- Оберните кромки деталей узкой медной лентой, разложите их на шаблоне и обработайте флюсом.
- Пропаяйте швы припоем ПОС-61 с двух сторон и покройте их медной патиной.
- Вставьте три витража в каркас и спаяйте их между собой, а витраж дверцы припаяйте прямо к её рамке.
Безопасность при пайке. Припои ПОС содержат свинец, а флюсы при нагреве дымят. Паяйте у открытого окна или под вытяжкой, после работы мойте руки и не ешьте за рабочим столом. Кромки стекла после шлифовки всё равно острые – оборачивайте ленту в перчатках или аккуратно.
Типовые проблемы
| Проблема | Причина | Решение |
|---|---|---|
| Припой не держится на меди | окислы, жир | зачистить до блеска, флюс, лужение |
| Припой не плавится на крыше | паяльник слишком слабый для массы меди | мощный паяльник-«топорик» |
| Швы витража серебристые | цвет оловянного припоя | медная патина |
| Витраж не входит в проём | неточный эскиз или толстая лента | точный замер, подгонка на шлифмашинке |
| Крыша «поплыла» от свечи | легкоплавкий припой | верх паять ПОС-40, свечу ставить ниже крыши |
